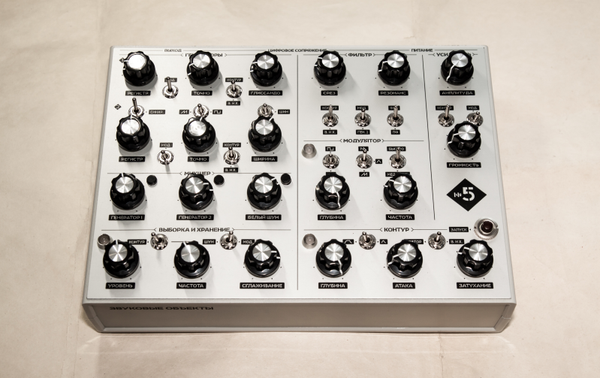

Sound Object No.5 | 4.0 EURORACK Edition

Objeto Sonoro Nº5 (rev 4.0) – Sintetizador Analógico Duofónico

Oscilador (VCO) 1:
Selector de cinco registros de octava, ajuste fino de ±1 semitono, forma de onda de sierra.
Modulación de tono mediante LFO, envolvente, sample & hold y portamento/glide.

Oscilador (VCO) 2:
Selector de cinco registros de octava, ajuste fino de ±1 semitono, forma de onda de sierra y onda cuadrada con ancho de pulso variable.
Función PWM – modulación continua del ancho de pulso mediante el LFO.
Sincronización del segundo oscilador con el primero.
Modulación de tono mediante LFO, envolvente, sample & hold y portamento/glide.
Conmutación entre modos monofónico y duofónico.

Mezclador (MIXER):
Control de volumen para VCO1, VCO2 y generador de ruido blanco.
Posibilidad de excluir los osciladores de la mezcla.

Filtro (VCF):
Sonido inspirado en el sintetizador Polivoks.
Modos de filtrado paso bajo (LP) y paso de banda (BP).
Control de frecuencia de corte y resonancia.
Modulación del corte del filtro mediante LFO, envolvente y sample & hold.
Asignable a la rueda de modulación MIDI o a la velocidad de pulsación (velocity).

Envolvente:
Generador de envolvente Attack-Release (AR) con control de profundidad.
Disparo manual de la envolvente mediante un botón.
Dos modos de envolvente: con sustain y sin sustain.
Modo repetición – retrigger continuo desde la velocidad de sample & hold o según el tiempo del ciclo attack-release.

Modulador (LFO):
Controles de profundidad y velocidad.
Rango de velocidad conmutable.
Formas de onda: sierra, sierra invertida, cuadrada y triangular.

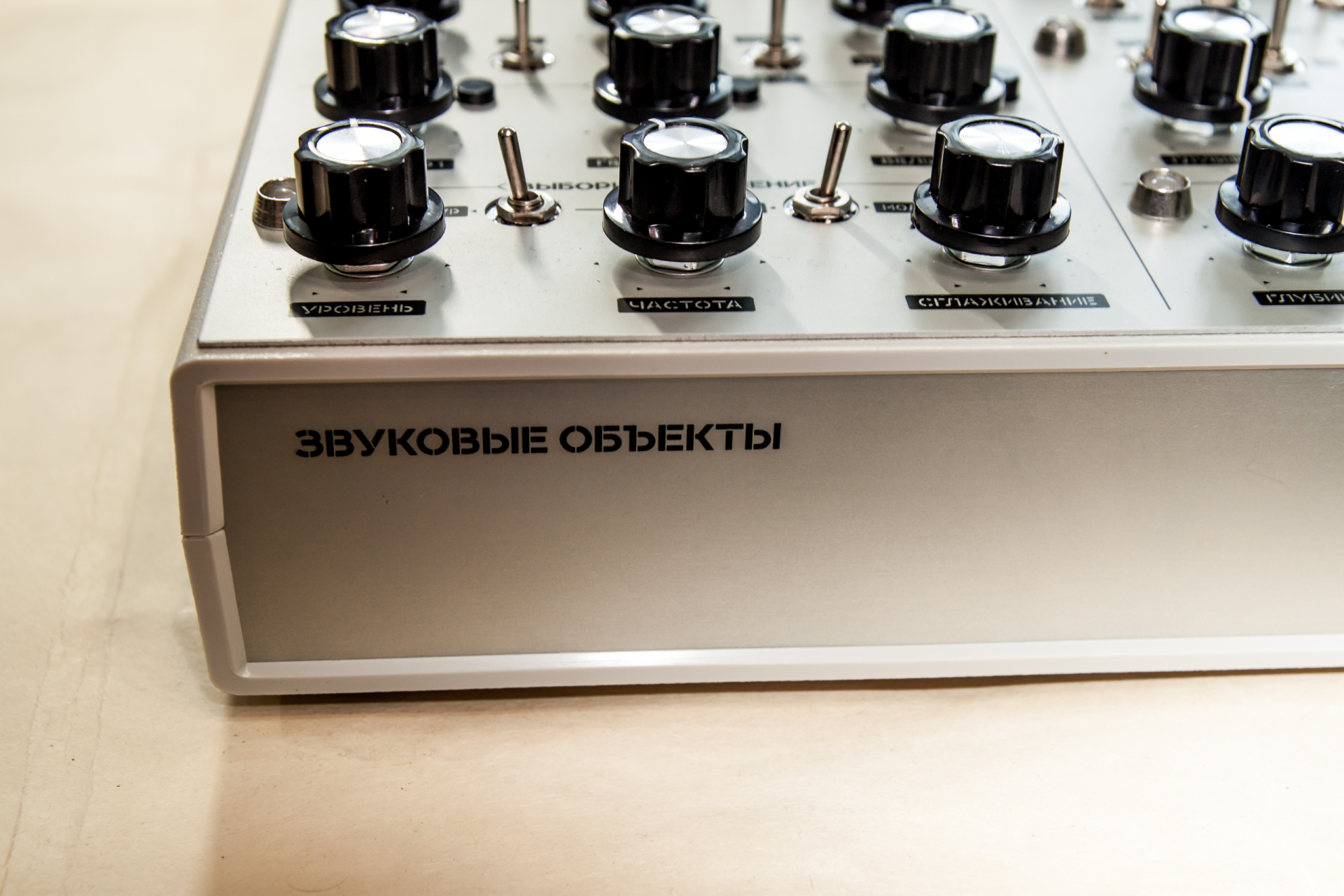

Sample & Hold:
Controles de profundidad, frecuencia y suavizado.
Selección de fuente de entrada: LFO, envolvente o ruido, convertidos en modulación escalonada.

Amplificador (VCA):
Control de volumen general y amplitud del amplificador.
Control del VCA mediante envolvente y LFO.

Indicadores LED:
Alimentación, actividad del LFO, actividad de sample & hold y comandos MIDI.

Interfaz Digital (MIDI):
Conector estándar DIN de 5 pines.
Selección de canal MIDI con almacenamiento en memoria no volátil.

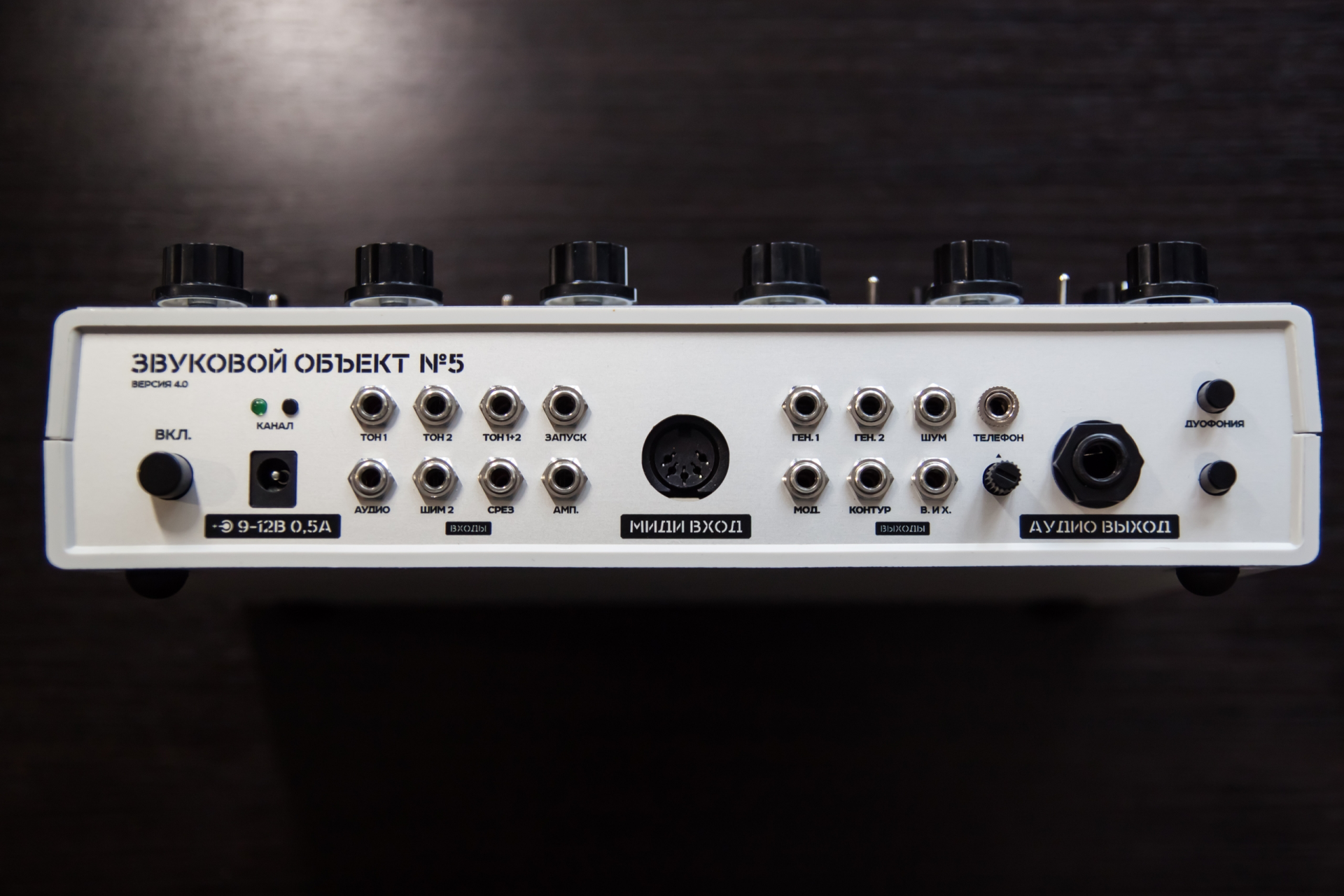

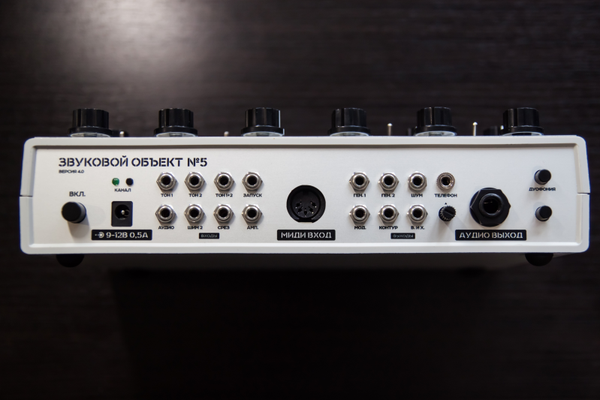

Entradas:
Pitch1 (CV1), Pitch2 (CV2), Pitch1+2 (CV1-2), Gate, Audio In, PWM del VCO2 (Pulse Width Modulation), corte del VCF y amplitud del VCA.
Entrada MIDI – note on/off, pitch bend, rueda de modulación o velocity.
La rueda de modulación controla el corte del filtro.
Velocity controla el corte del filtro.

Salidas:
VCO1, VCO2, ruido blanco, salida de auriculares (mini jack estéreo con control de volumen), LFO, generador de envolvente, sample & hold y salida principal mono (main out).

Alimentación:
Conector DC de 5,5 × 2,1 mm.
9–12V DC, polaridad positiva al centro.
Adaptador de corriente 220V / 50Hz incluido.

Dimensiones:
225 × 170 × 60 mm

Peso:
1,2–1,5 kg incluyendo la fuente de alimentación.
